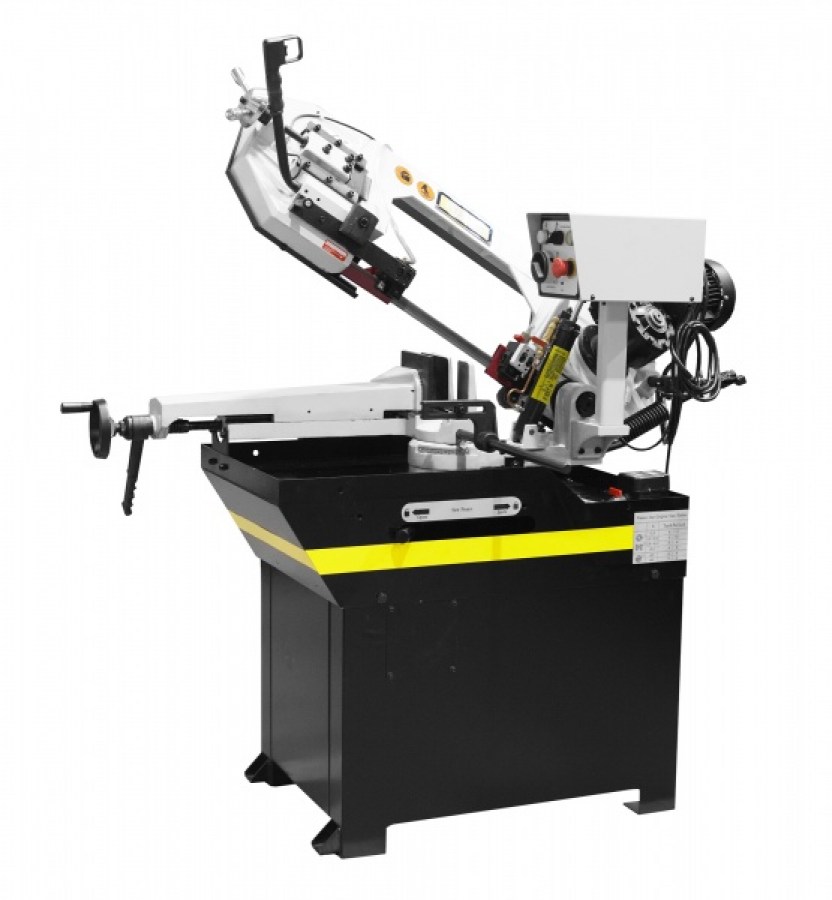

Станок ленточнопильный BS 260 G

ОПИСАНИЕ:

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

Регулировка угла поворота вдоль шкалы

Регулируемая подача СОЖ в зону резания

Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

Стандартная комплектация и основные элементы cтанка Stalex BS-260G:

Литая чугунная рама гарантирует жесткость станка и гасит вибрации

Поворотный стол с возможность поворота 0°…+45°…+60°

Подвижные направляющие с твердосплавными пластинками

Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)

Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

Скорость вращения пилы, фиксированная 36,72 м/мин

Ручное натяжение ленты

Мерный упор 500 мм

Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)

Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам

Датчик контроля натяжения полотна – тензометр

Датчик остановки станка в случае обрыва полотна

Лампа освещения

Панель управления

...

ХАРАКТЕРИСТИКИ:

Stalex BS-260G
Выходная мощность двухскоростного двигателя: 0,75/1,1 кВт. (3-х фазный)
Потребляемая мощность двухскоростного двигателя: 1/1,5 кВт. (3-х фазный)
Скорость резания (2 режима): 36 – 72 м/мин
Привод: зубчатый
Размер полотна: 27х0,9х2455 мм.
Подача пильной рамы: собственный вес с гидрорегулировкой
Зажим заготовки: ручной (+ рычаг быстрой доводки)
Высота от пола до основания тисков: 900 мм
Лампа освещения: +
Датчик контроля натяжения полотна – тензометр: +
Датчик остановки станка в случае обрыва полотна: +
Размер упаковки: 1460х720х1100 мм
Масса нетто/брутто: 220/275 кг
Производство: Китай
Гарантия: 1 год
