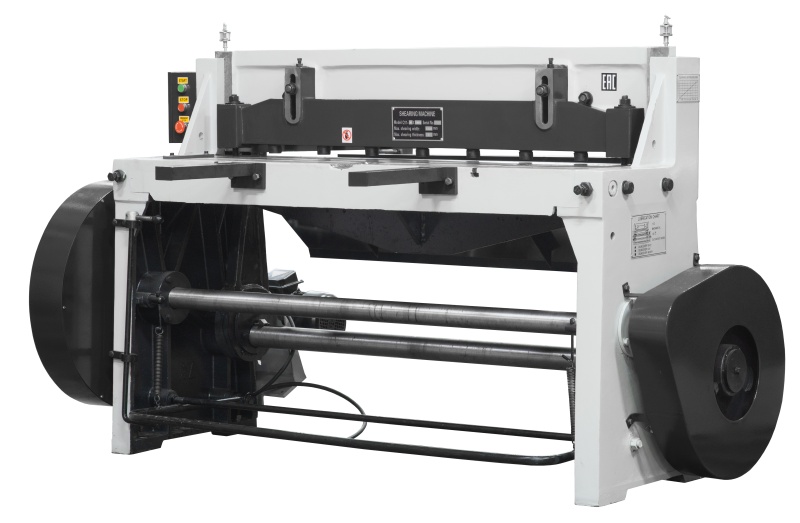

Гильотина электромеханическая Stalex Q11-4x2000

ОПИСАНИЕ:

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.

Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi, с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.

Особенности:

Механический задний упор для точного позиционирования имеет счётчик длины

Простая и быстрая регулировка зазора между ножами

Верхний и нижний нож имеют четырехстороннюю заточку

Ножная педаль от модели Q11-4x2000 позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа

Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется

Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку)

Расстояние от заднего упора до линии реза (съёмный упор) – 500мм для модели Q11-4x2000/2500/3200

Ширина рабочего стола до линии реза – 430мм

Длина передних удлинителей – 382мм

Количество передних удлинителей 2000 – 2шт

Боковой упор для фиксации листа по 90°

Две маслёнки направляющих верхнего лезвия

Упор для листа 90°

Ножной рычаг

Задний упор с маховиком перемещения – 350мм (с счётчиком длины)

Счётчик длины заднего упора

Комплектация к станку (инструкция/маслёнка/щуп)

Электрошкаф

Упорные пальцы предподжима имеют резиновую вставку

Узел регулировки зазора между ножами + стопоры

Предохранительный рычаг

Ребро жёсткости при нагрузке на удар

ХАРАКТЕРИСТИКИ:

Stalex Q11 4х2000
Рабочая длина, мм: 2000
Рабочая толщина сталь ?в ?400МПа, мм: 4.0
Прочность обрабатываемого материала, Н/мм2: ? 400
Угол резки: 2°
Максимальное число резов в минуту, циклов в мин: 20
Механический задний упор, мм: 500
Марка стали (режущие ножи): 9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи): HRC45-50
Кол-во режущих кромок на верхнем и нижнем ноже: по 4 режущие кромки
Ширина (толщина) ножей, мм: 18
Мощность двигателя, кВт: 5.5
Габаритные размеры, мм: 3180x1510x1490
Масса нетто/брутто, кг: 3000/3200
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности ?в, который не должен превышать параметр ?в <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2мм (с пределом прочности ?в <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.
Макс. толщина резки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности ?в <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности ?в, который не должен превышать параметр ?в <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
