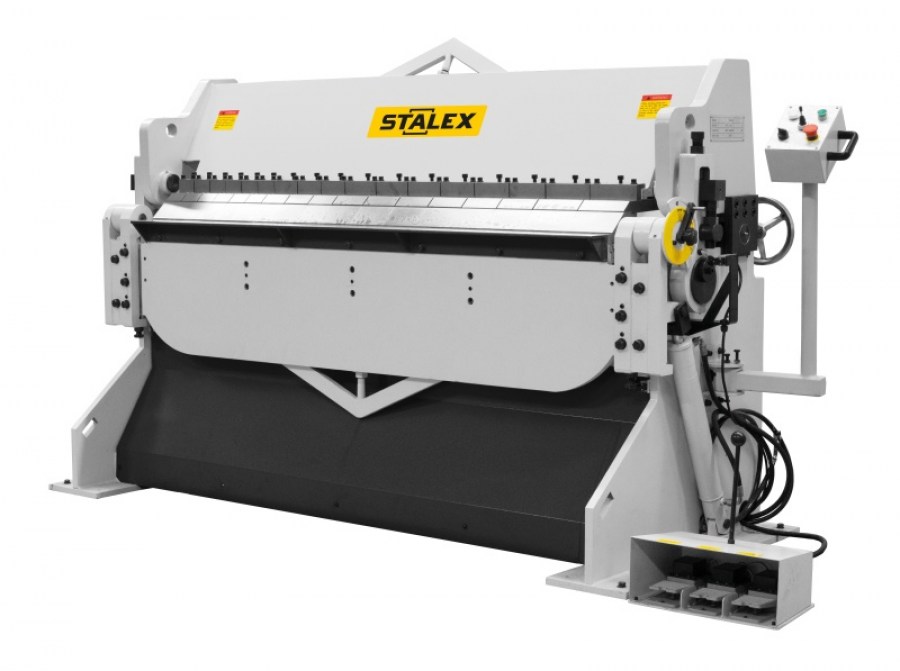

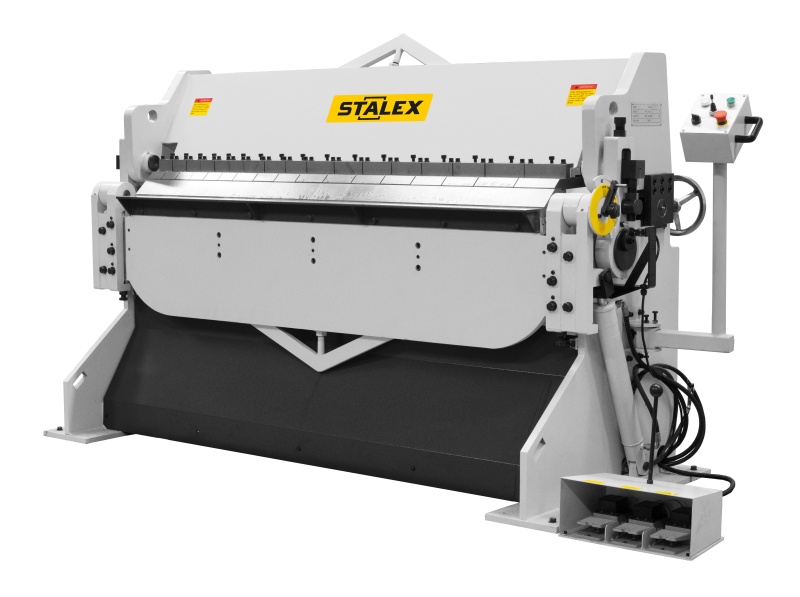

Станок листогибочный гидравлический Stalex HW3050x3.5

ОПИСАНИЕ:

Мощные листогибы Stalex HW имеют гидравлический привод, что позволяет им выполнять гиб с толщиной листа до 3,5 мм. Станки оснащены механической системой регулировки угла гиба в диапазоне от 0° до 135°, что позволяет осуществлять гиб с высокой точностью и повторяемостью. В конструкции станка предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.

Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 3.5 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.

Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции.

Станок гидравлический Stalex HW - подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.

Особенности:

• Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;

• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;

• Механическая регулировка зазора между верхней и нижней балкой

• Механическая система регулировки угла загиба в диапазоне от 0° до 135°;

• Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;

• Размер сегментов на Stalex HW3050: 75 мм – 6 шт, 100 мм – 4 шт, 125 мм – 10 шт; 150 мм – 6 шт.

Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки.

Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки.

Пульт управления, ножная педаль (гибка/закрытие/поднятие).

Сегменты на верхней прижимной балке

Верхняя сегментная балка на станке Stalex HW3050х3.5

Состоит из 26 сегментов: 6 сегментов – 75 мм, 4 сегмента – 100 мм, 10 сегментов – 125 мм, 6 сегментов 150 мм.

ХАРАКТЕРИСТИКИ:

Наименование: HW3050x3.5
Артикул: HW3050
Макс. толщина листа (сталь ?400 мПа), мм: 3,5
* Макс. толщина листа (нерж. сталь), мм: 2,5
Рабочая длина, мм: 3050
Угол гибки: 0?-135?
Высота в прижатом состоянии без сегмента: 85
* Мин. глубина изделия (типа короб), мм: 150
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм: 0-25
Макс. просвет в открытом состоянии, мм: 75
Механический задний упор, мм: 660
Ход цилиндра (длина хода), мм: 400
Давление цилиндра, мПа: макс. 15
Скорость цилиндра, мм/с: 50-75
Рабочее давление двигателя, мПа: 16
Макс. выходная мощность мотора, кВт: 7,5
Объём бака гидравлики (л): 155
Необходимый уровень наполнения бака для работы (л): 120
Габаритные размеры, мм: 3900х1020х1700
Вес, кг: 3400/3525
Производитель – Китай/ Гарантия – 1год
