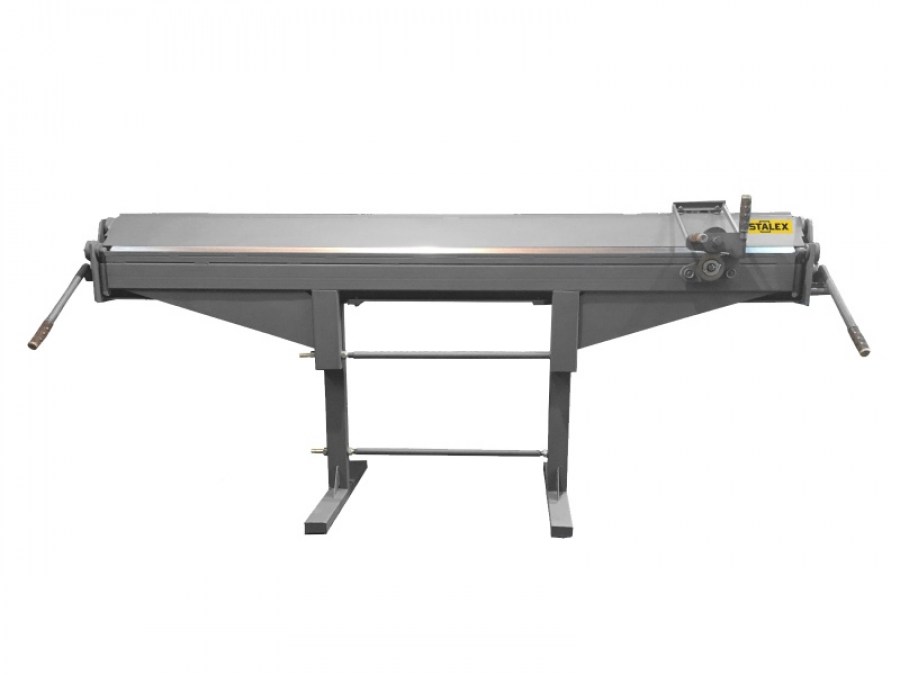

Станок листогибочный ручной Stalex HBM 2500

ОПИСАНИЕ:

Усиленный листогиб STALEX HBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 1,0 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.

Особенности:

Стальная станина и вес станка обеспечивает надежность и долговечность работы станка.

Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).

В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла

В стандартной комплектации - угломер в диапазоне от 0° до 135°

Опция - фальцезакаточная машинка Stalex

Станок имеет регулировку гибочной балки –штангой, + боковыми шпильки с каждой из сторон.

Регулировка нижней основной балки

Ширина (толщина) гибочной балки – 20мм

Ширина (толщина) прижимной балки – 15мм

Отрезной роликовый нож в стандартной комплектации.

Ширина режущих роликов 12 мм

Диаметр режущих роликов 95 мм

Общая ширина ножа составляет – 210 мм

Верхняя прижимная балка соединена с основной балкой эксцентриковым механизмом с подшипником - скольжения прижимной балки.

Эксцентриковый механизмом с подшипником проливается сверху трансмиссионным маслом (желательно - раз в месяц). Необходимо проливать все трущиеся поверхности станка, примерно, раз в месяц (при постоянной работе).

Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция).

Толщина материала – сталь 0,5 мм ( в 400Мпа).

ХАРАКТЕРИСТИКИ:

Модель STALEX: HBM 2500
Артикул: 102240
Рабочая длина (длина гиба), мм: 2800
Длина реза (отрезным ножом): 2500
ГИБКА - макс. толщина материала, мм
(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен):
Сталь в 400МПа*: 1,0
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,6
Алюминий и медь: 1,2
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности в, который не должен превышать параметр в <400 MРa.:
РЕЗКА - макс. толщина материала, мм
(отрезным ножом):
Сталь: 0,8
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,8
Алюминий и медь: 1,0
Минимальная ширина загибаемой полки, мм: 7
+/-1,5
Максимальный угол гибки / дозагиб: 0-135°/180°
(можно вальцевать)
Дозагиб до 180° производиться двумя способами:
1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)
2) догибка фальцезакаточной машинкой Stalex:
Ширина (толщина) гибочной балки, мм: 20
Ширина (толщина) прижимной балки, мм: 15
Ход верхней прижимной балки, мм: 60
Отрезной роликовый нож: в стандарте
Газовый амортизатор гибочной балки: под заказ
Газовый амортизатор прижимной балки: под заказ
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм):
Эксцентриковый механизм с подшипником скольжения прижимной балки: +
Штанга + боковые шпильки регулирующие гибочную балку: +
Регулировка нижней основной балки: +
Угломер в диапазоне 0° до 135°: +
Вес станка (нетто): 260 кг
(+9 кг нож)
Габариты станка (ДхШхВ): 3100х800х1150
Гарантия: 12 месяцев
Производство: Россия
