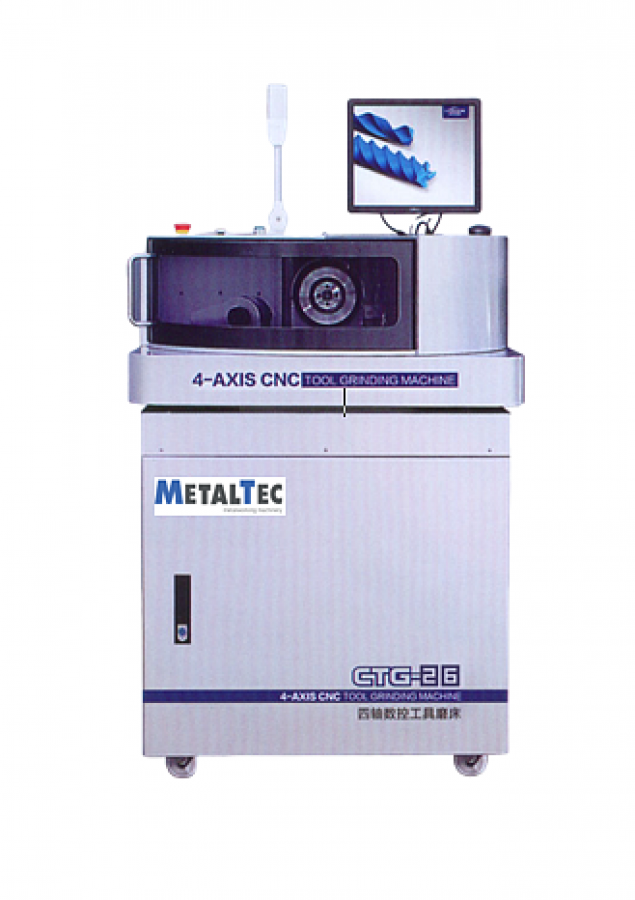

MetalTec TURBO CTG-26 Четырехосевой заточной станок с ЧПУ

MetalTec-TURBO специально предназначен для заточки сверл, концевых фрез, метчиков, разверток (инструменты-расширители), зенковок, как HSS, так и твердосплавных. 4-х осевые заточные станки MetalTec-TURBO были разработаны для всех компаний, желающих затачивать режущие инструменты как для собственных целей так и для оказания сервисных услуг, простым и точным способом, и при приемлемой, достаточно низкой стоимости.

MetalTec-TURBO не требует квалифицированной рабочей силы или специальных знаний в области заточки. Через прецизионный электронный зонд MetalTec-TURBO автоматически позиционирует инструмент для заточки в соответствии с указаниями программного обеспечения для программирования: каждая отдельная программа инструмента может быть сохранена в специальной библиотеке, чтобы затем использоваться для другого цикла заточки.

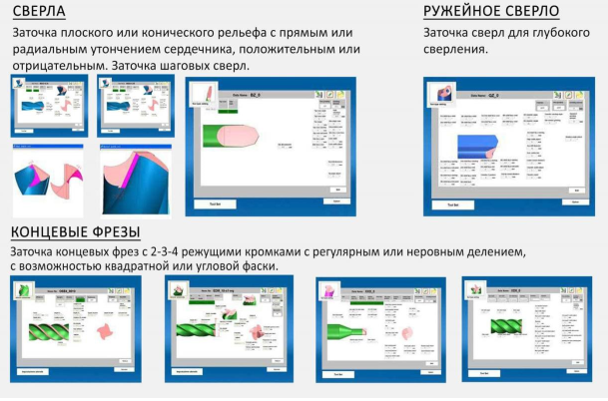

Заточка профиля:

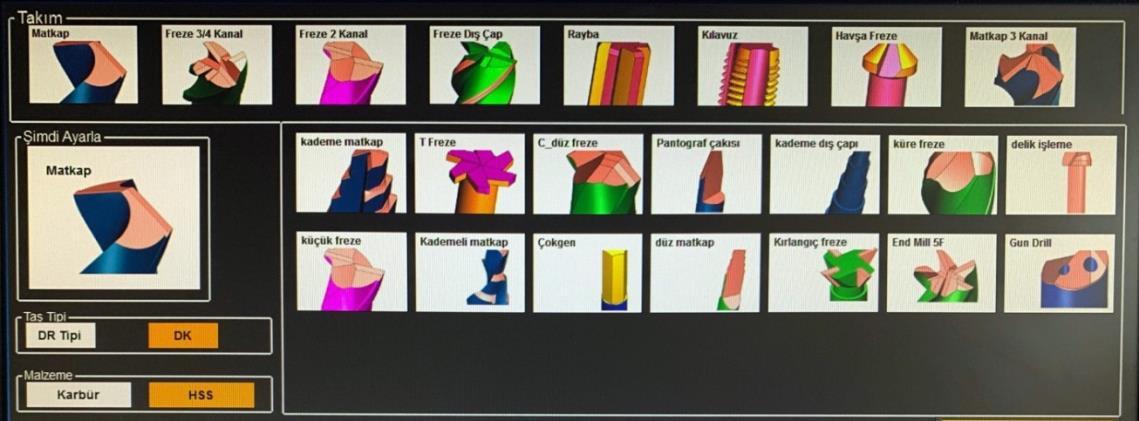

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПАРАМЕТРИЧЕСКОГО ИНСТРУМЕНТА

Параметры заточки можно легко редактировать по геометрии инструмента. Все программные пакеты, отображаемые в главном меню MetalTec-TURBO, представлены ниже:

MetalTec-CNC

Технические особенности:

• Диаметр инструмента от 2 до 20 мм

• Максимальная и минимальная длина инструмента 35-250 мм

• Цикл заточки с использованием охлаждающего масла

• Мощность мотора заточного круга 1 HP

• Скорость мотора заточного круга от 3000 до 4500 об./мин.

• Шаговые двигатели с винтами и прецизионными направляющими

• Ход оси X 300 мм

• Ход оси Y 130 мм

• Ход оси C (-5 гр.) (-180 гр.)

• Блок шпинделя оси А

• Электронный зонд для обнаружения инструмента и автоматического позиционирования

• 17-дюймовый светодиодный экран ПК

• Дверца для погрузки / выгрузки инструмента с дверным замком

• Герметичный корпус кабины в соответствии со стандартами СЕ

• Внутренний свет

• Вес 350 кг

• Габаритные размеры 1000 x1000x1600 мм.

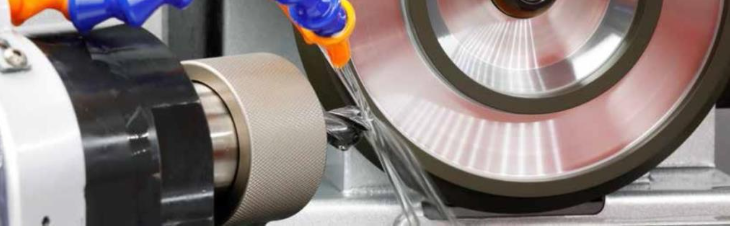

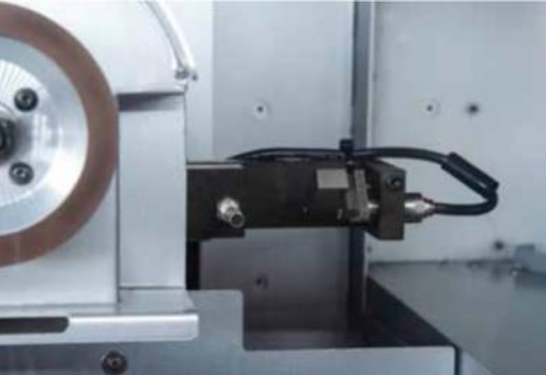

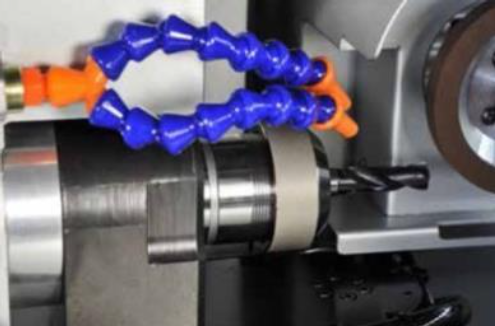

Шпиндельный узел заточного круга Блок держателя инструмента Блок измерительного зонда

Гарантийный период

На механические части: 1 год на производственные неполадки



На электрические и электронные части: 2 года на производственные неполадки.





ОПЦИИ:

-Алмазный шлифовальный круг для твердосплавных (карбидовых) инструментов

-Алмазный заточный круг для концевых фрез

-Алмазный заточный круг для твердосплавной (карбидовой) фрезерной резьбы

-Заточный круг CBN для HSS сверл

-Заточный круг CBN для концевых фрез HSS

-Алмазный заточный круг для HSS маршрутизаторов

Конструктивные особенности

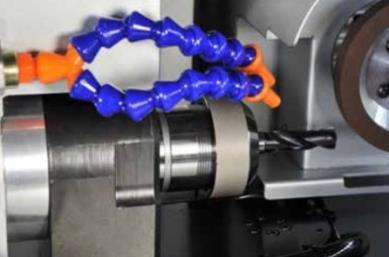

	Возможность заточки концевых фрез Шпиндельный узел заточного круга. Блок держателя инструмента. Блок измерительного зонда
	Програмное обеспечение параметрического инструмента Параметры заточки можно легко редактировать по геометрии инструмента. Все программные пакеты, отображаемые в главном меню MetalTec-TURBO отображены на картинке
