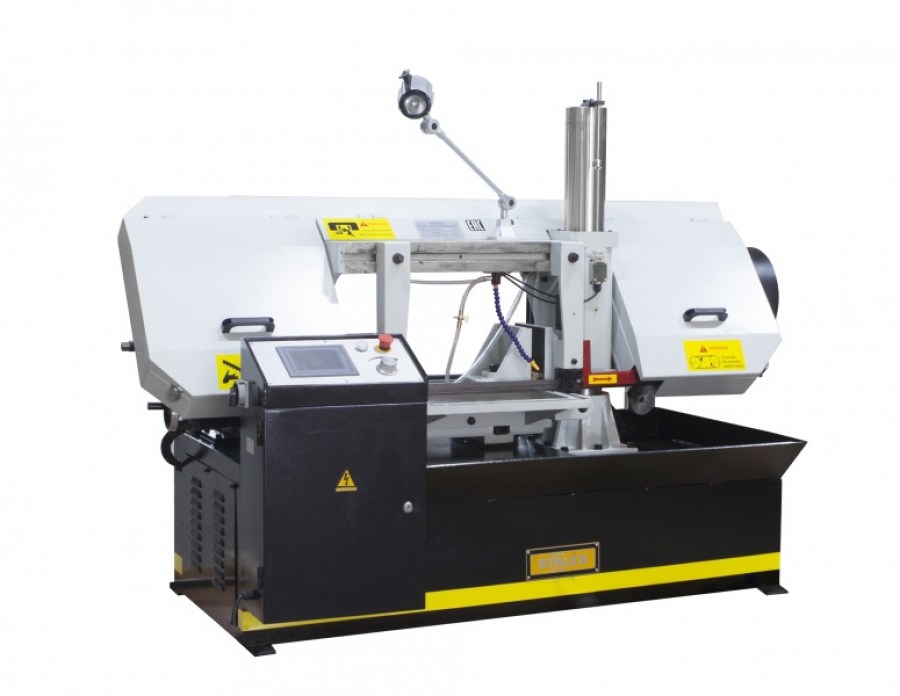

Станок ленточнопильный Stalex BS-5030

ОПИСАНИЕ:

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Основные элементы

- Угол пиления заготовок 90°.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Система смазки и охлаждения полотна

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

- Сенсорный дисплей управления

- Индикатор повреждения станка и полотна

- 4 скорости вращения полотна

- Подсветка зоны резания

Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)

Процесс пиления:

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

- Регулируемая подача СОЖ в зону резания

- На мониторе размещена функция счётчика реза (заготовок)

- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком

- Расстояние движения направляющих по салазкам – составляет 530 мм

Дополнительный прижим для пакетной резки для BS-5030

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в с...

ХАРАКТЕРИСТИКИ:

Stalex BS-5030
Мощность двигателя: 3 кВт (3-х фазный)
Мощность привода гидравлической станции: 0,75 кВт
Макс. гидравлическое давление: 2.2 МРа
Мощность системы СОЖ: 0,045 кВт
Вращение пилы: 90 градусов
Привод: клиноременной
Скорость резания: 30, 50, 75 и 90 м/мин
Рабочая зона: +90°
300
500 х 300
*Объём гидравлического бака: 25 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 53 л
заливать 2/3 по уровню СОЖ
Габариты ленточного полотна: 34х1,1х4180 мм
Высота стола: 620 мм
Общие размеры станка (ДхШхВ): 2050х1100х1350 мм
Размер упаковки (ДхШхВ): 2200х1350х1700 мм
Масса нетто/брутто: 1150/1240 кг.
Страна производитель: Китай
Гарантия: 12 месяцев
