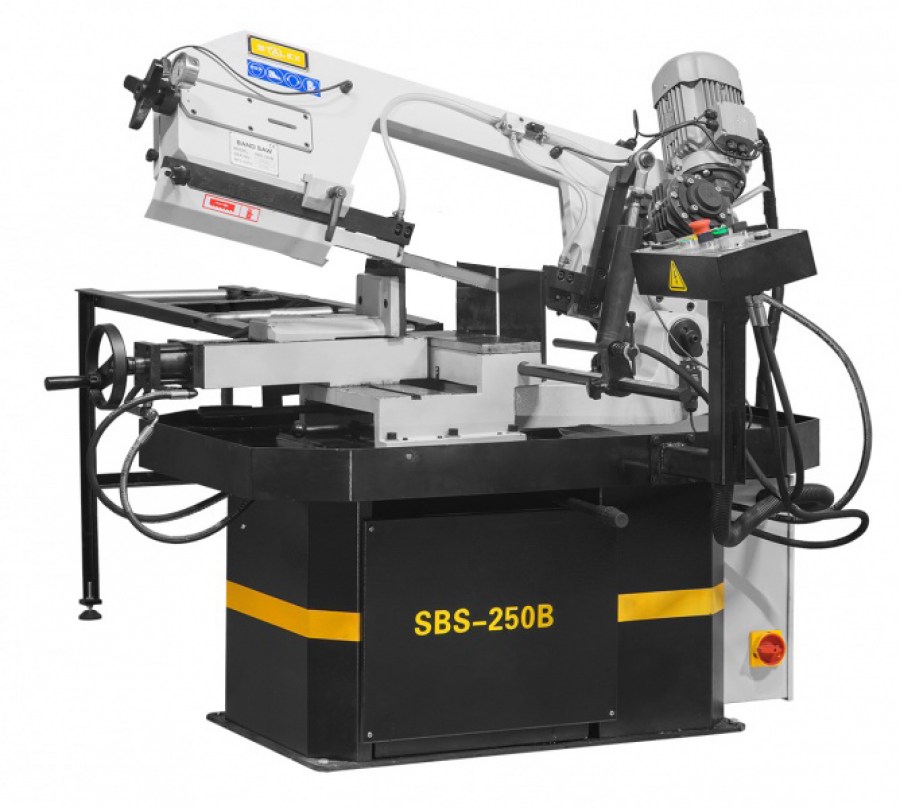

Станок ленточнопильный Stalex SBS-250B

ОПИСАНИЕ:

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.

Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.

Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.

Ленточное полотно:

Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

• Регулировка угла поворота вдоль шкалы

• Регулируемая подача СОЖ в зону резания

Стандартная комплектация для Stalex SBS-250B:

• Поворотный стол с возможность поворота -45°…0°…+60

• Подвижные направляющие с твердосплавными пластинками

• Перепускной клапан плавная регулировка опускания пильной рамы

• Гидравлические тиски

• Скорость вращения пилы, 53 и 79 м/мин

• Ручное натяжение ленты

• Мерный упор - 500 мм

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Пила ленточная квалитет М42

Основные элементы cтанка Stalex SBS-250B:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации

• Опускание рамы осуществляется при помощи гидростанции и веса рамы

• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером

• Плавная регулиров...

ХАРАКТЕРИСТИКИ:

Stalex SBS 250B
Питание: 3 фазы/380 вольт/50Гц
Потребляемая мощность мотора: 0,85/1,1 кВт
Скорость резания: 48/72 м/мин
Число оборотов: 930/1400 об/мин
Главный привод: зубчатый
Мощность гидравлической станции: 550 Вт
Мощность системы СОЖ: 40 Вт
Диаметр шкивов: 340 мм
Рабочая зона: +90°
-45°
+45°
+60°
250
190
190
120
280х230
180x230
180x230
115х230
Угол разворота рамы:
Размер полотна: 2750х27х0.9 мм
Подача пильной рамы: гидростанция
Тиски: гидравлические
Натяжение полотна: механическое +датчик натяжения
*Объём гидравлического бака: 40 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 15 л
заливать 2/3 по уровню СОЖ
Рабочая высота стола: 720 мм
Размер станка: 1300х750х1150 мм
Размер упаковки (фанерный ящик): 1420x810x1490 мм
Масса нетто/брутто: 450/500 кг
Производство: Китай
Гарантия: 1 год
Макс. размер пакета: макс. высота обработки с прижимом равна 0,5 от макс. высоты обработки без прижима
