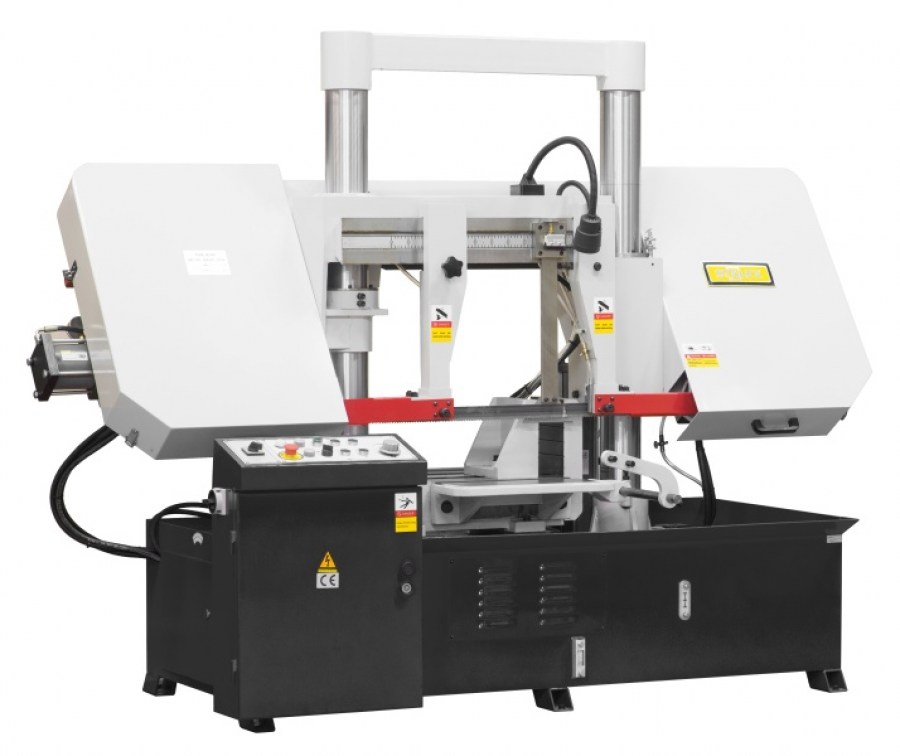

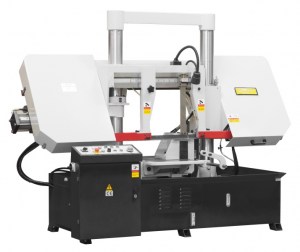

Станок полуавтоматический двухколонный Stalex TGK-4240

ОПИСАНИЕ:

Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- регулируемый упор - 350 мм

- вспомогательный стол с роликами подачи, перед тисками

- стойка для длинных заготовок

Основные элементы

- Угол пиления заготовок 90°.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

- Концевики на подъём/опускание рамы и на обрыв полотна

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Увеличенная скорость подачи до касания материала

- 2 скорости вращения полотна

- Подсветка зоны резания

- Зубчатый привод

- Гидравлическое натяжение полотна

- Автоматическое отключение при завершении резки

Вспомогательный стол с роликами подачи

Блок управления станком

Электрические компоненты

Помпа подачи СОЖ

Гидравлическое натяжение полотна и концевик на обрыв полотна

Рычаг регулировки натяжения полотна

Гидравлические тиски

Две на...

ХАРАКТЕРИСТИКИ:

: Stalex TGK-4240
Мощность двухскоростного двигателя: 3,0/4,0 кВт (3-х фазный)
Мощность гидравлической станции: 0,75 кВт
Мощность системы СОЖ: 0,09 кВт
Вращение пилы: 90 градусов
Диаметр шкивов: ? 520 мм
Главный привод: зубчатый
Тиски: гидравлические
Натяжение полотна: гидравлическое
Скорость резания: 35, 56 м/мин
Рабочая зона: 90°
400
400 х 400
*Объём гидравлического бака: 60 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 45 л
заливать 2/3 по уровню СОЖ
Габариты ленточного полотна: 41х1,3х5000 мм
Рабочая высота стола: 611 мм
Объём гидравлического бака: 60 л
Объём бака СОЖ: 20 л
Размер упаковки: 2690х1340х2150 мм
Масса нетто/брутто: 1330/1555 кг
Страна производитель: Китай
Гарантия: 12 месяцев
