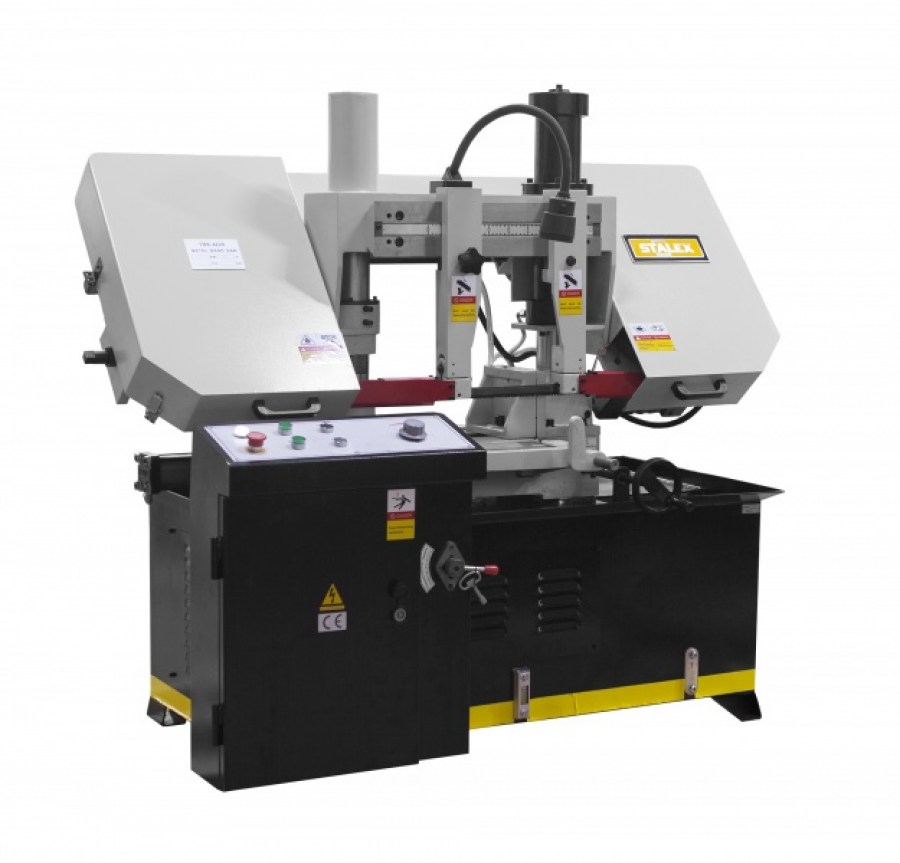

Станок полуавтоматический двухколонный Stalex TBK-4228

ОПИСАНИЕ:

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1) зажим заготовки – переключатель работы тисков

2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»

3) отжим тисков – переключатель работы тисков

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- регулируемый упор - 240 мм

- мобильная стойка с роликом

Основные элементы

- Угол пиления заготовок 90°.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок

- 3 скорости вращения полотна

- Подсветка зоны резания

- Клиноременной привод

- Автоматическое отключение при завершении резки

Вспомогательный стол с роликом подачи

Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

В тумбе станка размещён бак для стружки и слива СОЖ

Механическое натяжение

Рычаг регулировки натяжения полотна

Гидравлические тиски

...

ХАРАКТЕРИСТИКИ:

Stalex TBK-4228
Мощность двигателя: 3 кВт (3-х фазный)
Вращение пилы: 90 градусов
Привод: комбинированный (зубчатый + клиноременной)
Тиски: гидравлические
Натяжение полотна: механическое
Скорость резания: 27, 45, 69 м/мин
Рабочая зона: 90°
280
280 х 280
Объём гидравлического бака: 54 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 38 л
заливать 2/3 по уровню СОЖ
Размеры ленточного полотна: 27х0,9х3505 мм
Общие размеры станка: 2200х1400х1600 мм
Масса нетто/брутто: 500/560 кг
Страна производитель: Китай
Гарантия: 12 месяцев
