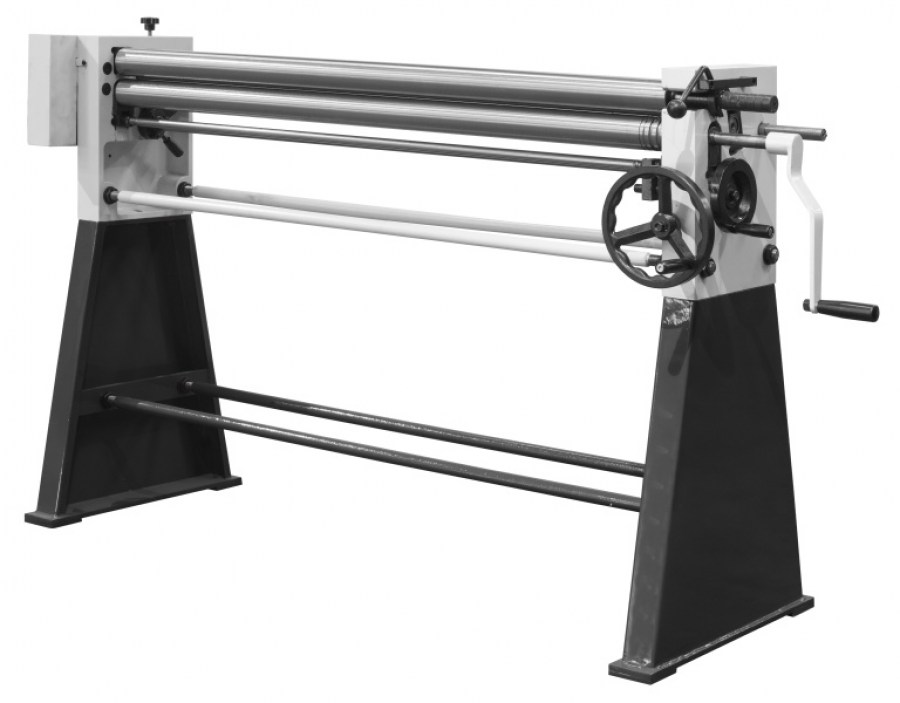

Станок вальцовочный ручной Stalex W01-2х1250

ОПИСАНИЕ:

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности

Продольный паз верхнего вала для заправки листа

Проточки для гибки прутка

Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)

Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм

Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)

Литьевые чугунные боковые опоры

Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала

Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала

Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

Рычаг фиксации верхнего вала

Нижний вал – предназначен для регулировки толщины листа

Задний Вал - предназначен для регулировки R получаемого на заготовки

Продольный паз верхнего вала для заправки листа

Проточки для гибки прутка

Вал пониженной скорости для работы с макс. толщиной листа

Вал скорости вращения для работы с малыми и средними толщинами листа

Маховик перемещения заднего вала

Реечный механизм с синхронизирующей тягой

Маховик перемещения нижнего вала

Механизм привода ползуна с синхронизирующей тягой

Стопорн...

ХАРАКТЕРИСТИКИ:

Модель : STALEX W01-2x1250
Рабочая длина: 1250 мм
*Макс. толщина: 2 мм
Диаметр валов: 60 мм
Вес нетто: 223 кг
Размер упаковки: 1800х500х690 мм
Вес брутто: 260 кг
*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести s не должен превышать параметр s 245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный - возможно только пробной прокаткой.
