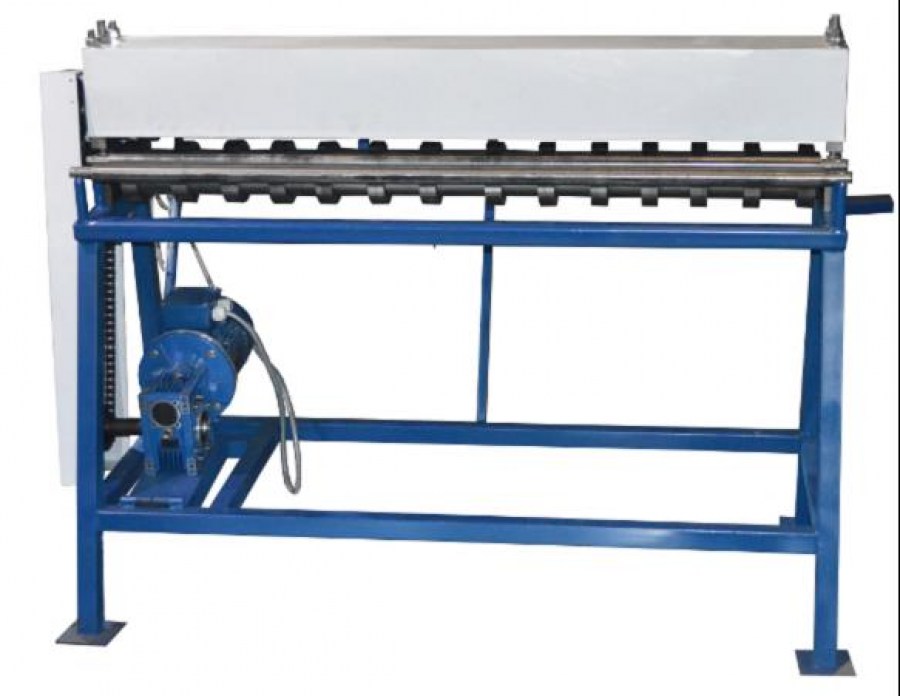

Станок продольно-поперечной резки СПР 1250/5-А

ОПИСАНИЕ:

Станок Stalex СПР-1250/5-А электрический - станок продольной резки (дисковые ножницы с пятью парами ножей в стандартной комплектации), имеет мощный электропривод 0,75 кВт, удобен в работе/установке/транспортировке, предназначен для продольно – поперечной резки листового и рулонного металла на штрипсы (полосы). При нажатии кнопки «пуск» станок производит протягивание и резку. В процессе резки, лист пропускает между двумя валами 90мм, оснащённых усиленными дисковыми ножами, разрезанный металл подаётся на роликовый стол с двумя роликовыми валами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется от двигателя, подключение 380В (220В – опционально).

Производительность станка - 9,5 метров/мин.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Максимальные параметры станка:

Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)

Толщина разрезаемого металла – 1,2мм ( т 250 МПа / в 320 МПа)

т – коэффициент предела текучести

в – коэффициент предела прочности

В стандартной комплектации станка Станок Stalex СПР-1250/5-А установлено пять пар дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.

Отношение кол-ва пар дисковых ножей к толщине металла - сталь ( т 250 МПа / в 320 МПа):

Количество пар дисковых ножей

2

5

8

12

Толщина разрезаемого металла ( т 250 МПа / в 320 МПа)

1,5 мм

1,2 мм

1,0 мм

0,8 мм

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок. Максимальная толщина резки листа поперечным ножом - 0,8мм.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 1,0-1,2мм ( т 250 МПа / в 320 МПа) или 400тонн ( т 250 МПа / в 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его ус...

ХАРАКТЕРИСТИКИ:

Наименование: Stalex СПР-1250/5-А
Артикул: СПР-5
Рабочая ширина станка: 1250мм
Минимальная ширина полосы (штрипс): на стандартных ножах – 80мм
при необходимости получения полосы (штрипс) менее 80мм требуется изготовление специальных ножей
минимальная ширина полосы (штрипсы) с узкими ножами – 40мм:
Диаметр валов *: 90мм
Толщина разрезаемой стали в 400МПа: 1,2мм (0,4 1,5мм)
Количество устанавливаемых пар дисковых ножей: в стандартной комплектации 5 (до 12)
Марка стали режущих ножей: ХВГ
Стойкость дисковых ножей: не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм ( т 250 Мпа / в 320 Мпа)
Мощность двигателя: 0,75 кВт
Напряжение питания: 380В / 50Гц / 3-х фазный
Производительность: 9,5 метров/мин
Возможна работа в неотапливаемых помещениях: от +30 до -20 С
Все трущееся узлы станка должны быть смазаны. Двигатель и управление - не допускается влага.
Относительная влажность 30-75% (не допускается образование конденсата).
Масса (нетто/брутто): 280/310 кг
Габариты (ДхШхВ): 1650х900х1150 мм
Упаковка: жесткая обрешетка, станок в стрейч пленке
Опорная стойка: в стандартной комплектации
Роликовый стол с двумя роликовыми валами и двумя направляющими упорами: в стандартной комплектации
