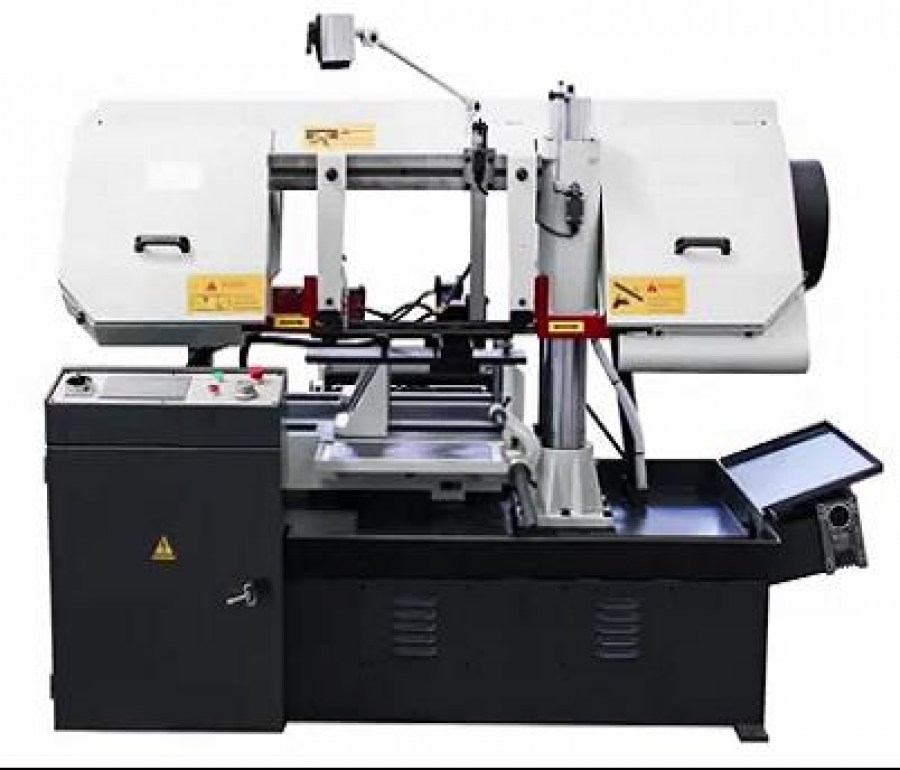

Автоматический ленточнопильный станок колонного типа Stalex BS-5040

ОПИСАНИЕ:

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- гидравлические прижимы для пакетной резки на стационарные и подающие тиски

- механический ограничитель подачи заготовок

Основные элементы

- Автоматическая подача заготовок в зону резания.

- Угол пиления заготовок 90°.

- Макс. единичный ход подающих гидравлических тисков – 500мм.

- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка

- Тиски гидравлические с возможностью быстрого зажима заготовок.

- Комплект гидравлических прижимов для пакетной резки.

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.

- 4 скорости вращения полотна.

- Подсветка зоны резания.

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

- Система быстрого подвода пильного полотна к заготовке

- Автоматическое отключение при завершении резки

- Сенсорный дисплей управления

- Шнековый конвейер

Гидравлические тиски + прижимы для пакетной резки

ЧПУ станка

Пульт станка

Шнековый конвейер в стандартной комплектации

Механическое натяжение полотна

Рычаг регулировки натяжения полотна

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи загот...

ХАРАКТЕРИСТИКИ:

Наименование: Stalex BS-5040
Артикул: 388157
Мощность двигателя: 3 кВт (3-х фазный)
Вращение пилы: пиление только под углом 90 градусов
Привод: клиноременная передача
Скорость резания: 30, 50, 75, 90 м/мин
Максимальное гидравлическое давление: 2.5 мПа
Рабочая зона: 90°
300 мм
500 х 300 мм
Макс. размер пиления заготовок методом пакетной резки: прямоугольник: 500 х 145 мм
квадрат: 145 х 145 мм
Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход): Макс. ход - 457 мм (автоматический прижим)
Макс. ход - 500 мм (ручной режим)
Мин. ход – 5 мм
Механический ограничитель подачи заготовок: +
Размеры ленточного полотна: 34х1,1х4180 мм
Высота от пола до основания тисков: 637 мм
Точность реза по длине отрезаемой заготовки: заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,3 мм. на ? 100 мм сплошного сечения
*Объём гидравлического бака: 28 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ: 50 л
заливать 2/3 по уровню СОЖ
Общие размеры станка (ШхГхВ): 2130х2015х1565 мм
Общие размеры упаковки: 2260х2130х1780 мм
Масса: 1550/1720 кг
Страна производитель: Китай
Гарантия: 12 месяцев
Мобильная стойка с роликом: +
Комплект гидравлических прижимов для пакетной резки: +
