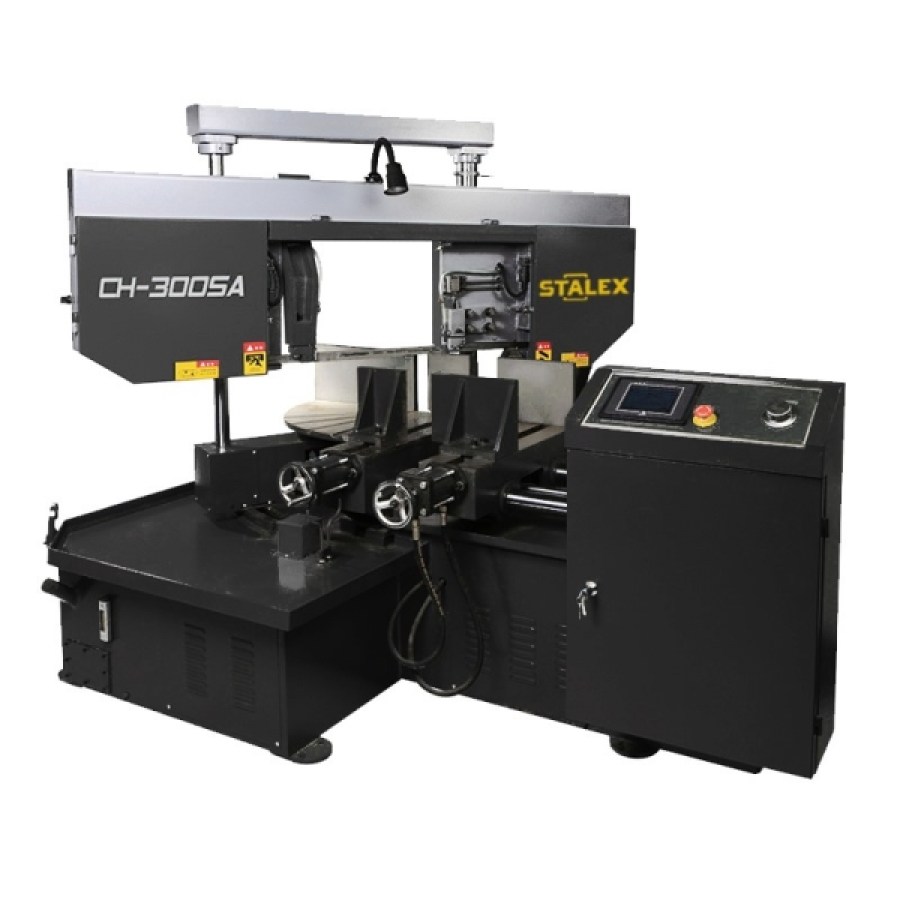

Автоматический ленточнопильный колонный станок Stalex CH-300SA

ОПИСАНИЕ:

Модель Stalex серии «CH» является гидравлическим автоматическим ленточнопильным станком, колонного двухстоечного типа.

Автоматический ленточнопильный станок CH-300 SA, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга ?300мм и прямоугольной заготовки 350x300мм при 90 и ?230 мм и 180х300мм под углом и 45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы

- Угол пиления заготовок 90°/45.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется мощным трёхфазным двигателем.

- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин

- Гидравлическое натяжение полотна

- Автоматический контроль разрыва режущего полотна

- Термозащита электродвигателя

- Рабочее освещение зоны резания

- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки

- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Гидравлический прижим для пакетной резки

- Рольганг

- Плавная регулировка скорости при помощи инвертера

- Автоматический конвейер для сбора стружки

- Станок изготовлен по стандартам СЕ

ХАРАКТЕРИСТИКИ:

: Stalex CH-300 SA
Мощность главного двигателя: 3,0 кВт (3-х фазный)
Мощность гидравлической станции: 0,75 кВт
Мощность системы СОЖ: 0,06 кВт
Главный привод: зубчатый
Тиски: гидравлические
Натяжение полотна: гидравлическое
Поворот пильной рамы: Привод гидроцилиндра+поворотный регулятор
Скорость резания: 20-110 м/мин(инвертер)
Рабочая зона: 90°/45°
?300/?230
350 х 300/180х300
Габариты ленточного полотна: 34 х1,1х4430 мм
Рабочая высота стола: 735 мм
Одиночный ход подачи: 400 мм
Габаритные размеры (ДхШхВ): 2360х2350х1780 мм
Масса: 1990
Объем бака СОЖ: 30 л
Объем гидростанции: 45 л
