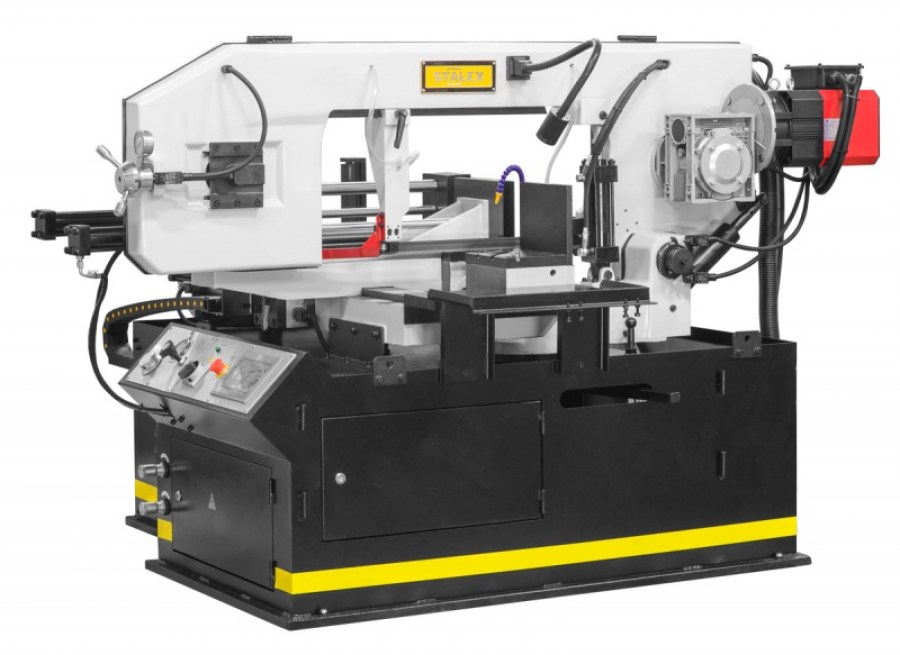

Автоматический ленточнопильный станок Stalex BS-460GBA

ОПИСАНИЕ:

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят:

- Ленточнопильный станок

- Ленточнопильное полотно, установленное на станке

- Сенсорный экран панели управления

- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)

- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером

- Гидроцилиндр подъёма пильной рамы

- Регулировка подачи пильной рамы

- Лампа дополнительного освещения

- Механическое натяжение полотна

- Индикатор натяжения полотна (тензометр)

- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин

- Система охлаждения режущего инструмента и заготовки

- Трехметровый подающий платформа (рольганг) – 1шт

- Трехметровая принимающая платформа (рольганг) – 1шт

- Механическое ограждение (эффективная защита оператора)

Основные элементы

- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.

- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

- Макс. единичный ход подающих гидравлических тисков – 500мм

- Станок управляется трёхфазным двигателем.

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

- Термозащита электродвигателя.

- Высота от пола до основания тисков – 850мм.

- Система смазки и охлаждения полотна

- Гидравлическая система регулирования усилия резания.

- Автоматическое подъём рамы при завершении резки.

...

ХАРАКТЕРИСТИКИ:

Stalex BS-460GBA
Артикул: 388127А
Мощность двигателя: 1,5/2,2 кВт (3-х фазный)
термозащита перегрузки двигателя
Вращение пилы: От 0 до +60 градусов
Привод: зубчатый (червячная передача)
Скорость резания: 15-90 м/мин
Рабочая зона: +90°
+45°
+60°
330
305
205
460х250
305х250
205х250
Угол разворота рамы:
Габариты ленты: 34х1,1х3960 мм
Скорость подачи заготовки: 0-50 мм/c
Макс. единичный ход подающих гидравлических тисков: 500 мм
Точность подачи заготовки: 0.1/100 мм
Точность реза по длине отрезаемой заготовки: заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности: заявленная погрешность 0,3 мм. на ? 100 мм сплошного сечения
Рабочая высота стола: 850 мм
Объём гидравлического бака: 32 л
Объём бака СОЖ: 18 л
Система смазки и охлаждения полотна: +
Индикатор натяжения полотна: +
Лампа дополнительного освещения: +
Размер упаковки: 2500х2300х1630 мм
Размер упаковки стола подачи: упакован вместе со станком
Общие габариты станка установленного в рабочее положение: 6470x2260x1450 мм
Отдельный размер стола подачи: 3000х460х850 мм
Масса нетто/брутто: 1520/1655 кг
Страна производитель: Китай
Гарантия: 12 месяцев
