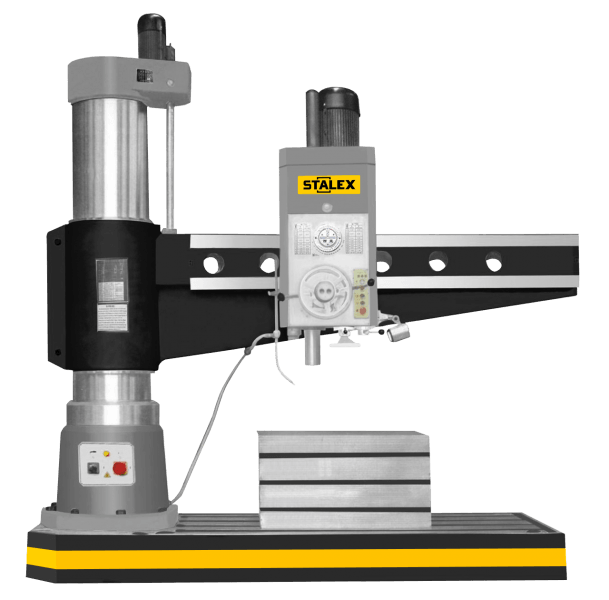

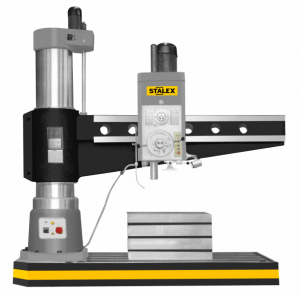

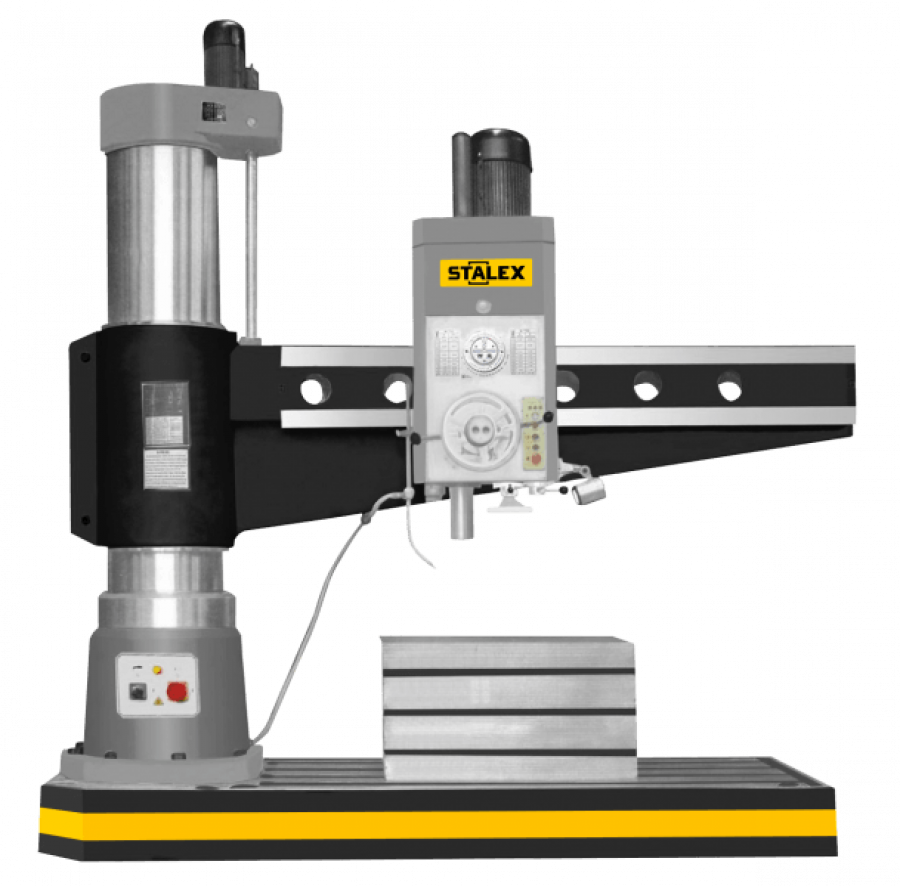

Станок радиально-сверлильный STALEX RD2500x80

ОПИСАНИЕ:

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;

Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;

Электрокомпоненты Schneider electric;

Изготовлен по стандарту СЕ;

Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.

Комплект поставки:

Система подвода СОЖ

Рабочий стол

Переходные оправки

Рабочая лампа

Ящик с инструментами

Инструкция

ХАРАКТЕРИСТИКИ:

Модель:: RD2500x80
Макс. ? сверло, сталь:: 80 мм
Макс. ? сверло, чугун:: 105 мм
Макс. ? растачивания, сталь / чугун:: 140 / 170 мм
Макс. ? резьбонарезания, сталь/чугун: М56/М64
Диаметр колонны:: 550 мм
Расстояние между шпинделем и колонной (мин/макс):: 500-2500 мм
Горизонтальное перемещение головки по консоли:: 1600 мм
Расстояние между шпинделем и основанием (мин/макс):: 550- 2000 мм
Вертикальное перемещение консоли:: 1000 мм
Поворот консоли вокруг стойки, мм: 360°
Рабочая зона стола (ДхШхВ): мм: 1000х800х650
Конус шпинделя:: MТ-6
Ход пиноли шпинделя:: 450 мм
Диапазон вращения шпинделя,16: 16-1250 об/мин
Автоподача пиноли шпинделя,16: 0,04-3,2 мм/об
Макс. допустимый крутящий момент на шпинделе: 1568 Nm
Макс. допустимое давление подачи шпинделя: 26 500N/3 500 кг
Тип зажима: шпиндельной головки/колонны: гидравлика
Мощность двигателя:: 7,5 кВт,
Скорость подъема консоли:: 3,0 м/мин
Мощность насоса СОЖ:: 0,12 кВт
Мощность двигателя подъема: 3,0 кВт
Мощность мотора гидравлики: 0,8 кВт
Размер основания, мм: 3530х1400х300 мм
Габаритные размеры (ДхШхВ):: 3730х1400х3790 мм
Габаритные размеры упаковки(ДхШхВ) 2 шт.:: 3800х1600х2200/3800х1520х1500 мм
Масса нетто/брутто:: 10 270/11 250 кг
