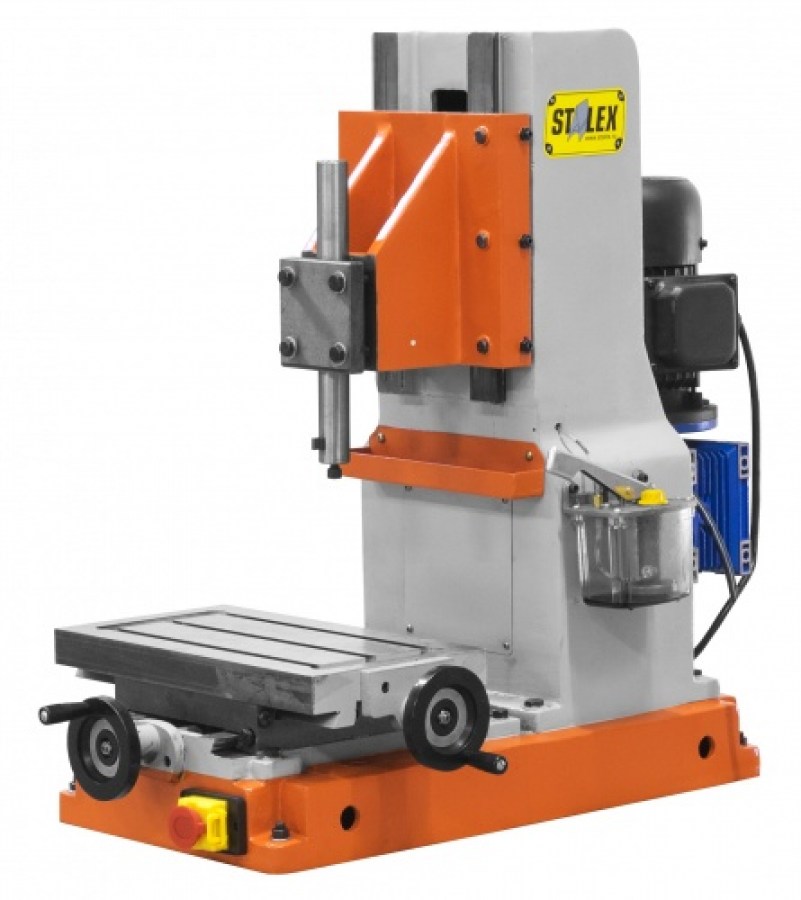

Станок долбежный Stalex B5012

ОПИСАНИЕ:

Станок B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.

ХАРАКТЕРИСТИКИ:

STALEX B5012
Ширина паза в стандартной комплектации: 6 мм
Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма): 120 мм
Диаметр оправки: ? 32 мм
Длина оправки без крепёжного болта: 300 мм
Длина с крепёжным болтом: 320 мм
Оправка макс. вылет (с крепёжным болтом): 200 мм
Макс. ход подвижной пластины (головы): 360 мм (250 мм от верхнего положения – вниз)
Расстояние между осью инструмента и стенки колонны: 160 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки): 135 мм
Расстояние между осью инструмента и приёмной ванночки отработки масла: 120 мм
Кол-во ударов (скорость): 47 ударов/мин (47 об/мин)
Привод: Зубчатый редуктор
Т образные пазы
Ширина паза
Ширина ? паза
Номинальное отклонение: 3 паза, длиной 31 мм
12 мм
19 мм
+2 мм
Рабочий стол: 400*220 мм
Поперечный ход рабочего стола: 130 мм
Продольный ход рабочего стола (фронтальное перемещение): 50 мм
Подача стола: 0,1 мм
Двигатель: 380 В/50 Гц/1,1 кВт
Габаритные размеры (ДхШхВ): 1070*650*1000 мм
Масса: 195/240 кг
