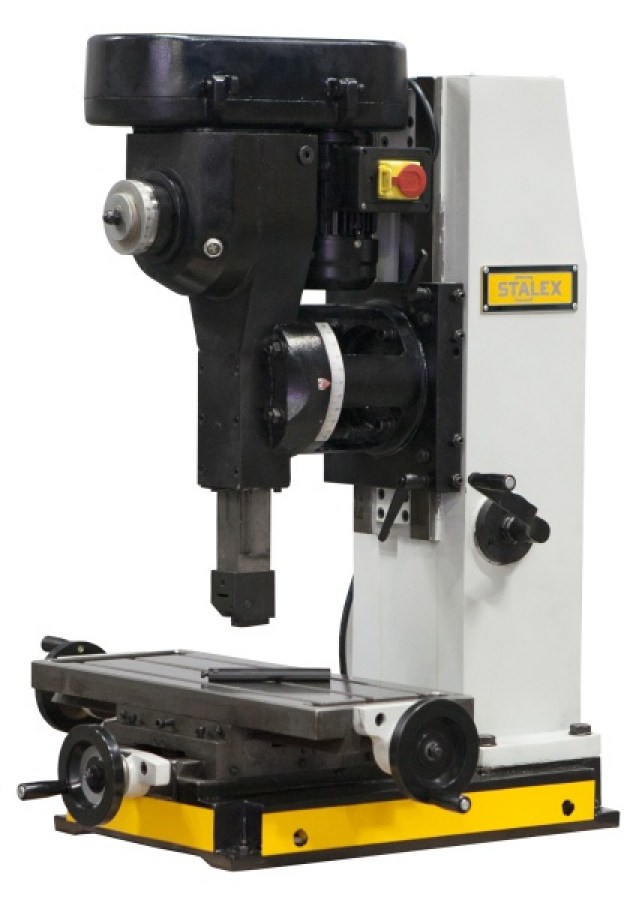

Станок долбежный Stalex B5013

ОПИСАНИЕ:

Cтанок B5013 используется для строгания паза в глухом отверстии, обработки прямоугольной (шлицевой) щели и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Возможность поворота головы станка влево и вправо на 90°. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.

Особенности:

• Прочная стальная конструкция

• Поворот головы станка на 90° (±45°) в обе стороны

• Перемещение фрезерной оправки 0-125 мм

• Ход ползуна 60-350 ударов в минуту (6 циклов)

• Механическая регулировка продольного и поперечного перемещения рабочего стола

ХАРАКТЕРИСТИКИ:

STALEX B5013
Ширина паза в стандартной комплектации: 6 мм
Макс. ход фрезы: 125 мм
Ширина и глубина держателя фрезы: 50х63 мм
Макс. ход подвижной пластины (головы): 350 мм
Расстояние между осью инструмента и стенки колонны: 236 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки): 210 мм
Кол-во ударов: 30-350 ударов/мин (6 ступеней)
Привод: клиноременная передача
Т образные пазы
Ширина паза
Ширина ? паза
Номинальное отклонение: 3 паза, длиной 49 мм
12 мм
19 мм
+2 мм
Рабочий стол: 600*240 мм
Поперечный ход рабочего стола: 340 мм
Продольный ход рабочего стола (фронтальное перемещение: 130 мм
Поворот головы (Право и лево): 90° (±45°)
Двигатель: 380 В/50 Гц/0,25 кВт
Габаритные размеры (ДхШхВ): 1090*1120*790 мм
Масса нетто/брутто: 330/380 кг
